裂解爐燃燒器根據安裝位置區分為側壁燃燒器和底部燃燒器,分別布置在裂解爐輻射段的側墻和爐膛底部。

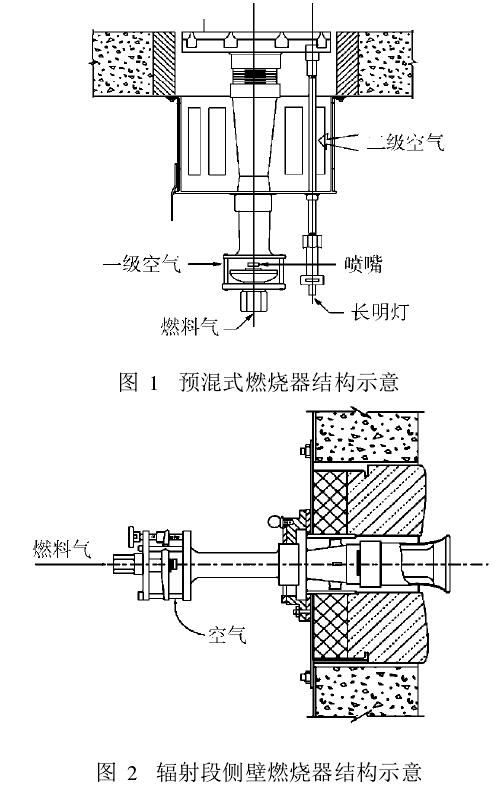

側壁燃燒器通常為預混式燃燒器,典型的預混式燃燒器見圖1和圖2。燃料氣和空氣在燃燒之前預先進行混合,具有火焰穩定且緊湊的特點,通常為附墻燃燒,在爐膛內沒有明顯火焰。但由于燃燒速度的影響,當熱量負荷較低或燃料組成變化較大時會出現回火現象,因此側壁燃燒器通常設計的調節比例較小。

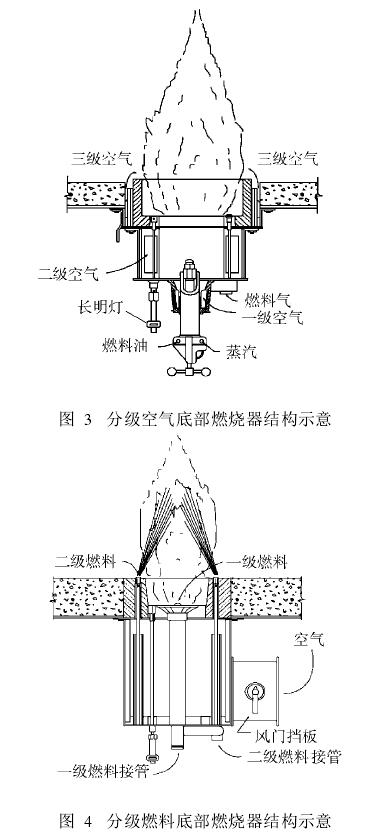

底部燃燒器通常為外混式燃燒器,燃料氣與空氣在噴嘴之外一邊混合一邊燃燒,具有燃燒穩定性好,運行可靠 ,結構簡單的特點 ,不存在回火問題 ,也不易出現脫火現象。典型的底部燃燒器見圖3和圖4。
